1. Giới thiệu sản phẩm

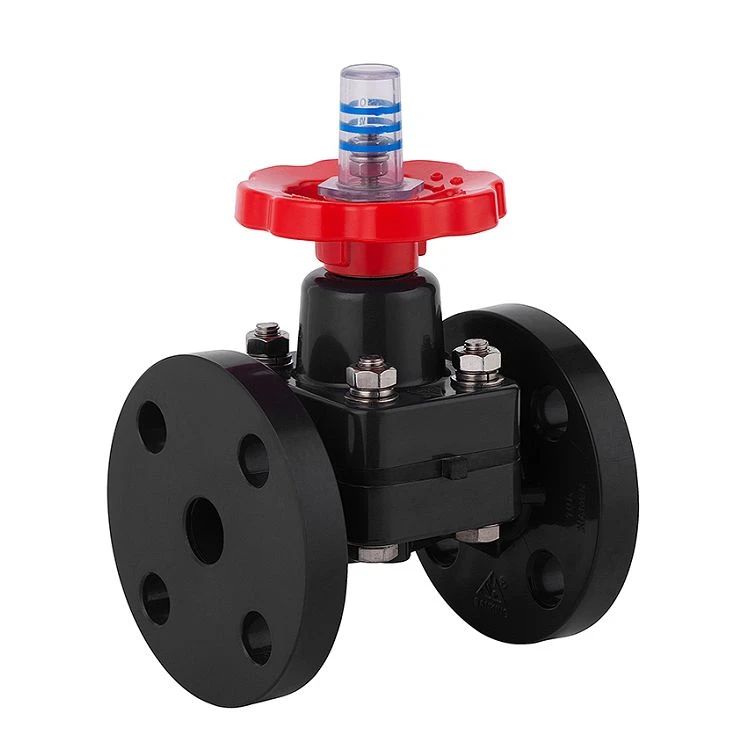

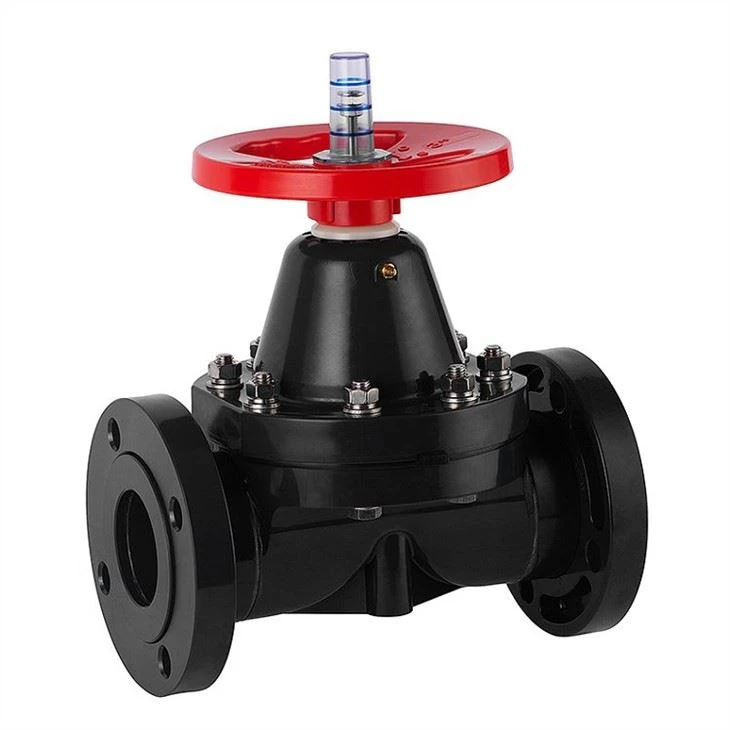

Van màng PVC nối bích được thiết kế đặc biệt để kết nối với bơm hoặc các đường ống đi kèm với mặt bích, đặc biệt đối với hệ thống đường ống kim loại (bơm kim loại và ống kim loại). Bề mặt của mặt bích được gia công bằng máy CNC để đảm bảo rằng nó có thể được liên kết chặt chẽ với các máy bơm hoặc hệ thống đường ống khác mà không bị rò rỉ. Màng loa của Sanking được làm từ vật liệu nhựa nhiệt dẻo chịu lực: EPDM, FPM hoặc PTFE là những vật liệu cao cấp, co giãn và rão, đồng thời được đúc một lần nên kích thước màng loa được kiểm soát tốt, đảm bảo độ kín và tuổi thọ của sản phẩm . Màng hai lớp có thể được lựa chọn khi sử dụng cho điều kiện làm việc khắc nghiệt với hóa chất để nâng cao khả năng kháng hóa chất và tuổi thọ của van.
Chúng tôi cung cấp kích thước từ 1/2" đến 4", ngoài PVC, chúng tôi còn cung cấp CPVC, PPH và PVDF.
2. Các tính năng chính
một. Kênh dòng xương cá phù hợp với môi trường chứa các hạt và không dễ bị kẹt.

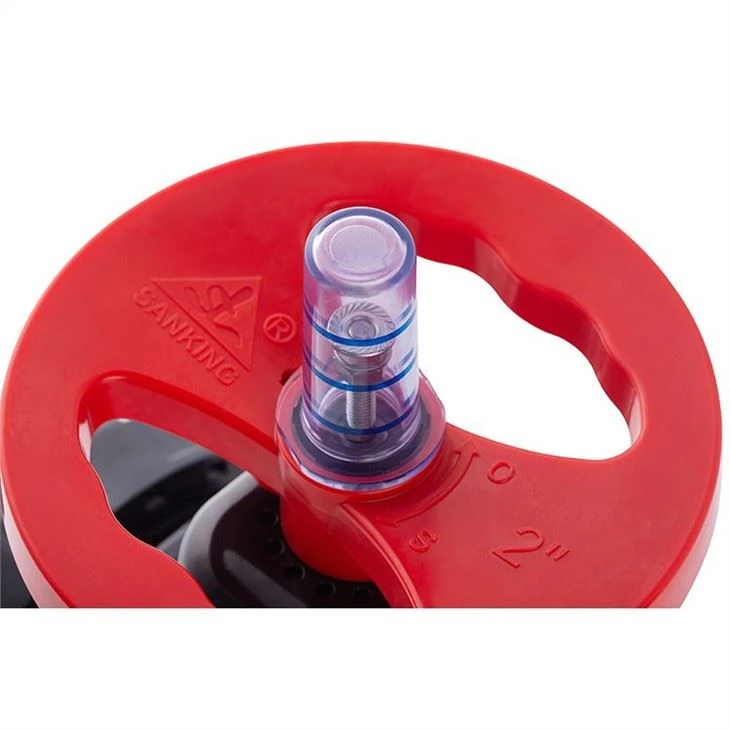

b. Tay cầm hình bánh xe với nhiều vòng quay, có thể điều chỉnh tỷ lệ chuyển đổi van chính xác hơn để đạt được khả năng kiểm soát dòng chảy tốt hơn
c. Loại kết nối mặt bích- Đặc biệt thích hợp cho hệ thống đường ống kim loại bao gồm máy bơm kim loại và đường ống kim loại.
d. Độ kín tuyệt vời – Màng ngăn được làm từ vật liệu nhựa nhiệt dẻo bền: EPDM, FPM hoặc PTFE là vật liệu cao cấp, co giãn và rão. Màng hai lớp có thể được lựa chọn khi sử dụng cho điều kiện làm việc khắc nghiệt với hóa chất để nâng cao khả năng kháng hóa chất và tuổi thọ của van.
đ. Tuổi thọ sử dụng lâu dài - Được làm bằng vật liệu đúc nano có khả năng chống tia cực tím, thời tiết
f. Kiểm tra rò rỉ miễn phí 100 phần trăm
g. Áp suất làm việc- PN10
h. chứng chỉ CE
3. Tham số
S/N | Vật liệu | KÍCH THƯỚC | Nhiệt độ hoạt động © | ||||||||
DN (MM) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
Kích thước (Inch) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | ||
DIN (VS) | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 độ - 55 độ |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 độ - 95 độ | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 độ - 95 độ | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | - 20 độ - 150 độ | |
ANSI (VS) | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 độ - 55 độ |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 độ - 95 độ | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 độ - 95 độ | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | - 20 độ - 150 độ | |
JIS （FF) | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 độ - 55 độ |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 độ - 95 độ | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 độ - 95 độ | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | - 20 độ - 150 độ | |
PT (VS) | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 độ - 55 độ |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 độ - 95 độ | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 độ - 95 độ | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | - 20 độ - 150 độ | |
NPT (VS) | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 độ - 55 độ |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 độ - 95 độ | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 độ - 95 độ | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | - 20 độ - 150 độ | |
BSPF (VS) | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 độ - 55 độ |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 độ - 95 độ | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 độ - 95 độ | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | - 20 độ - 150 độ | |
Mô-men xoắn hoạt động (NM) | 2.00 | 2.50 | 4.00 | 5.00 | 7.50 | 1.00 | 15.00 | 20.00 | 28.00 | ∕ | |
Áp suất làm việc (psi) | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | ||
Lưu ý: ֍ là viết tắt của các sản phẩm tiêu chuẩn | |||||||||||
@ là viết tắt của theo yêu cầu, nếu có bất kỳ yêu cầu nào, vui lòng kiểm tra lại với nhóm Sanking. | |||||||||||
N/A là viết tắt của không có sẵn | |||||||||||
4. Kích thước
 |  |
| Pic.1 (FF) | Ảnh 2 (VS) |
Kích thước | C | d | L | H | W | B | n-φe | Tham khảo | |
JIS | |||||||||
1/2" | 95.00 | 70.00 | 15.00 | 106.00 | 175.00 | 75.40 | 79.30 | 4-15 | Ảnh 1 |
3/4" | 105.00 | 75.00 | 20.00 | 119.00 | 184.50 | 83.40 | 79.30 | 4-15 | |
1" | 125.00 | 90.00 | 25.00 | 142.00 | 203.90 | 90.40 | 79.30 | 4-19 | |
1-1/4" | 140.00 | 100.00 | 32.00 | 191.00 | 282.00 | 128.60 | 124.60 | 4-19 | |
1-1/2" | 150.00 | 105.00 | 40.00 | 191.00 | 287.00 | 128.60 | 124.60 | 4-19 | |
2" | 165.00 | 120.00 | 50.00 | 231.00 | 317.00 | 149.00 | 147.00 | 4-19 | |
2-1/2 " | 185.00 | 140.00 | 65.00 | 269.00 | 388.50 | 189.00 | 200.00 | 4-19 | |
3" | 200.00 | 150.00 | 80.00 | 308.00 | 415.30 | 222.40 | 200.00 | 8-19 | |
4" | 220.00 | 175.00 | 100.00 | 368.00 | 444.50 | 231.00 | 254.50 | 8-19 | |
Kích thước | D | C | d | L | H | W | B | n-φe | Tham khảo | ||||
ANSI | DIN | ANSI | DIN | ANSI | DIN | ||||||||
1/2" | (15) | 87.00 | 95.00 | 60.30 | 65.00 | 15.00 | 106.00 | 170.50 | 75.40 | 79.30 | 4-16 | 4-15 | Ảnh. 2 |
3/4" | (20) | 98.00 | 105.00 | 70.00 | 75.00 | 20.00 | 119.00 | 181.00 | 83.40 | 79.30 | 4-16 | 4-15 | |
1" | (25) | 108.00 | 115.00 | 79.40 | 85.00 | 25.00 | 144.00 | 195.40 | 90.40 | 79.30 | 4-16 | 4-15 | |
1-1/4" | (32) | 117.00 | 140.00 | 88.90 | 100.00 | 32.00 | 191.00 | 277.50 | 128.60 | 124.60 | 4-16 | 4-19 | |
1-1/2" | (40) | 128.00 | 150.00 | 98.00 | 110.00 | 40.00 | 193.40 | 283.00 | 128.60 | 124.60 | 4-16 | 4-19 | |
2" | (50) | 155.50 | 165.00 | 121.00 | 125.00 | 50.00 | 232.00 | 312.40 | 149.00 | 147.00 | 4-19 | 4-19 | |
2-1/2" | (65) | 178.00 | 185.00 | 140.00 | 145.00 | 65.00 | 263.00 | 385.00 | 189.00 | 200.00 | 4-19 | 4-19 | |
3" | (80) | 192.00 | 200.00 | 152.00 | 160.00 | 75.00 | 304.00 | 411.30 | 222.40 | 200.00 | 4-19 | 8-19 | |
4" | (100) | 230.00 | 220.00 | 191.20 | 180.00 | 95.00 | 362.00 | 449.00 | 231.00 | 254.50 | 8-19 | 8-19 | |
5. Ứng dụng
Van màng PVC true union chủ yếu được sử dụng trong dược phẩm sinh học, thực phẩm, xử lý nước công nghiệp, hóa chất, mạ điện, wafer bán dẫn, pin lithium ternary và các ngành công nghiệp khác.
6. Lợi thế của chúng tôi
45 năm kinh nghiệm
Chúng tôi có hơn 45 năm kinh nghiệm trong việc cung cấp van nhựa nhiệt dẻo, dịch vụ lắp đặt.
Đảm bảo chất lượng
Chúng tôi có thể chấp nhận đơn đặt hàng Trade Assurance trên Alibaba. Bảo vệ nhiều hơn cho doanh nghiệp của bạn.
Chào mừng bạn đến liên hệ với chúng tôi trên Whatsapp/Skype/Email.
7. Đóng gói & Vận chuyển
Bao bì: 1 mảnh vào hộp bên trong, một số hộp vào thùng chính.
Giao hàng tận nơi: theo cách thuận tiện nhất hoặc tiết kiệm chi phí cho bạn.
8. Quy trình sản xuất
9. Hồ sơ công ty
SANKING chuyên về lĩnh vực cốt lõi là Hệ thống đường ống công nghiệp PVC, CPVC, PPH và PVDF từ năm 1976. Cơ sở này đạt tiêu chuẩn ISO 9001: 2015, hầu hết các sản phẩm của chúng tôi đều đạt chứng nhận an toàn CE, chứng nhận TSG, chứng nhận NSF và nhiều bằng sáng chế phát minh khác . Ở cấp độ cơ bản nhất, mục tiêu của chúng tôi là tiếp tục phát triển thương hiệu SANKING và mang lại kết quả tăng trưởng bền vững cho các kênh phân phối, đối tác cung ứng và dịch vụ, nhân viên và nhà đầu tư của chúng tôi. Chào mừng bạn trở thành nhà phân phối hoặc người sử dụng thiết bị của chúng tôi, chúng tôi chắc chắn sẽ cung cấp cho bạn nhiều dịch vụ giá trị gia tăng hơn.
10. Câu hỏi thường gặp
Q1: Bạn là nhà sản xuất hay công ty thương mại?
Trả lời: Chúng tôi là nhà sản xuất chuyên nghiệp, chuyên về van và phụ kiện nhựa nhiệt dẻo trong hơn 45 năm.
Q2: Chúng tôi có thể ghé thăm nhà máy của bạn trước khi đặt hàng không?
Đ: Vâng, chắc chắn rồi. Chào mừng bạn đến thăm nhà máy của chúng tôi bất cứ lúc nào.
Q3: Bạn có cung cấp mẫu không? Nó có miễn phí không?
Trả lời: Có, chúng tôi có thể cung cấp mẫu với giá ưu đãi.
Q4: Điều khoản thanh toán của bạn là gì?
A: T / T trước hoặc L / C được chào đón đều được chào đón!
Câu 5: Có bất kỳ MOQ nào cho sản phẩm của bạn không?
A: Hầu hết các mặt hàng đều có trong kho, không yêu cầu MOQ.
Q6: Thời gian giao hàng của bạn là bao lâu?
Trả lời: 2-3 ngày đối với sản phẩm thông thường trong kho, nếu không thì sẽ là 20-30 ngày sau khi đơn hàng được xác nhận. Lệnh khẩn cấp có thể được thương lượng.
Q7: Kiểu kết nối là gì?
A: Ổ cắm hoặc ren
Q8: Nên sử dụng loại van nào cho axit nitric 30% ở 70 độ với áp suất 3KGS?
Trả lời: Nên sử dụng van CPVC có phớt VITON màu đen.
